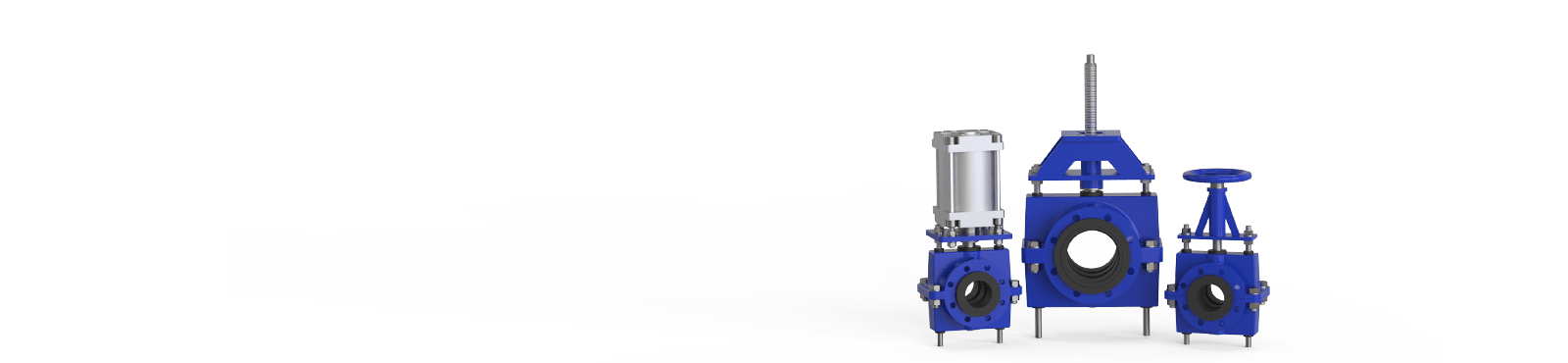

Mechanische Schlauchquetschventile - Serie RV
Die mechanischen Schlauchquetschventile der Serie RV sind in den Nennweiten DN025 bis DN500 erhältlich.
Sie sind standardmäßig mit einem Flanschanschluss konform DIN EN 1092 PN10 oder PN16, ISO 25 oder ISO 40 ausgeführt.
Auf Anfrage können die mechanischen Schlauchquetschventile der Serie RV auch mit einem Flanschanschluss nach ANSI B 16.5- 150lbs realisiert werden.
Aufbau mechanisches Schlauchquetschventil Serie RV:
Der Aufbau der mechanischen Schlauchquetschventile der Serie RV umfasst eine Manschette und ein Gehäuse. Die Schlauchquetschventilmanschette kann optional durch so genannte Öffnungslaschen direkt mit der Schließmechanik verbunden werden und wird somit zwangsgeöffnet. Je nach Anwendung kann auf Öffnungslaschen verzichtet werden, wenn ein ausreichender Betriebs-/Mediumsdruck vorhanden ist, welcher die Manschette zusätzlich aufdrückt, sobald das Schlauchquetschventil durch die Mechanik geöffnet wird.
Im Produktstrom (Kontakt mit dem Betriebsmedium) von dem mechanischen Schlauchquetschventil der Serie RV steht lediglich die Manschette.
- Schlauchquetschventil RV, Hand betätigt
- Schlauchquetschventil RV, pneumatisch betätigt
- Schlauchquetschventil RV, hydraulisch betätigt
- Schlauchquetschventil RV, elektrisch betätigt
- Schlauchquetschventil RV, pneumatisch betätigt
- Schlauchquetschventil RV, pneumatisch betätigt
Werkstoffe / Materialien der Schlauchquetschventile Serie RV:
Eine Auswahl von 10 unterschiedlichen Elastomerqualitäten der Manschette (Naturgummi, EPDM, EPDM Lebensmittel, Nitril, Nitril Lebensmittel, Butyl, Neopren, Hypalon, Viton und Silikonqualität) sorgt für ein sehr breites und fast uneingeschränktes Einsatzgebiet der mechanischen Schlauchquetschventile der Serie RV.
Antriebsvarianten mechanisches Schlauchquetschventil:
Manuelles Handrad, doppelt wirkender Pneumatikzylinder, einfach wirkender Federkraftschließender Pneumatikzylinder, einfach wirkende Luftfeder im Pneumatikzylinder, Hydraulikzylinder, elektrischer Stellantrieb.
Gehäusematerialien mechanisches Schlauchquetschventil:
Diese sind typen-, nennweiten- und druckstufenabhängig in Grauguss, Stahl, geschweißtem Stahl oder geschweißtem Edelstahl lieferbar.
Maximale Betriebsdrücke der Schlauchquetschventile Serie RV:
1bar, 6bar, 10bar, 16bar, 25bar und 40bar.
Baulängen:
Diese sind betriebsdruckabhängig in DIN 3202 F5, ASME B 16 kurz, ASME B 16 lang ISO 5752 Tabelle 6 lieferbar.
Datenblätter:
Serie RV.pdf (917 kB)
Bedienungsanleitungen:
RV-Einbau- und Wartungsanleitung.pdf (für PN10 Flansche) (1.0 MB)
RV-Einbau- und Wartungsanleitung.pdf (für PN25+40 Flansche) (334 kB)
