Quetschventile regeln Alu-Kugeln im Flugzeugflügel-Bau

Der Hersteller von Aluminium- und Stahl-Komponenten baut unter anderem Flügel von Flugzeugen, er setzt seit über 10 Jahren Quetschventile der Serie VM von AKO Armaturen ein. Die verbauten Quetschventile regeln dabei den Transport von Aluminiumkugeln für die Herstellung der Komponenten.

Gerade im Flugzeugbau ist das Gewicht der einzelnen Komponenten besonders wichtig, da mehr Eigengewicht schlussendlich einen höheren Kerosinverbrauch verursacht. Daher wird ein Großteil der zum Flugzeugbau benötigten Teile aus Aluminium hergestellt, da dieser Stoff kein hohes Eigengewicht aufweist und trotzdem die benötigte Stabilität aufweist.


Sie arbeiten in der Herstellung von Flugzeugkomponenten?
AKO bietet auch für Ihre Anwendung zuverlässige und langlebige Quetschventile!

Das auf die Herstellung von Flugzeugteilen aus Aluminium spezialisierte Unternehmen setzt beim Transport des Ausgangsmaterials Quetschventile der Serie VM in der Nennweite DN 20 des Herstellers AKO Armaturen ein. Diese Ventile weisen die notwendige Zuverlässigkeit, Schließsicherheit und Öffnungs- & Schließgeschwindigkeit auf. Dank des verwendeten anti-abrasiven Elastomers wird eine lange Lebensdauer der verbauten Manschette erreicht – auch bei sehr abrasiven Fördermedien.

„In über 10 Jahren hatten wir nur bei einer
einzigen Manschette ein kleineres Problem...“

Um den Sicherheitsvorgaben zu entsprechen wird die komplette Anlage turnusgemäß alle sechs Monate gewartet. Dabei werden auch die verbauten Quetschventile und ganz besonders die verbaute Manschette kontrolliert. „In über 10 Jahren hatten wir nur bei einer einzigen Manschette ein kleineres Problem, diese wurde dann sofort ausgetauscht und mit dem Quetschventil wieder in die Anlage eingebaut.“ sagte ein Ingenieur vor Ort. In der Regel werden die kontrollierten Manschetten aus Naturkautschuk aber wieder ohne Beanstandung in das Ventil verbaut und in die Anlage integriert.

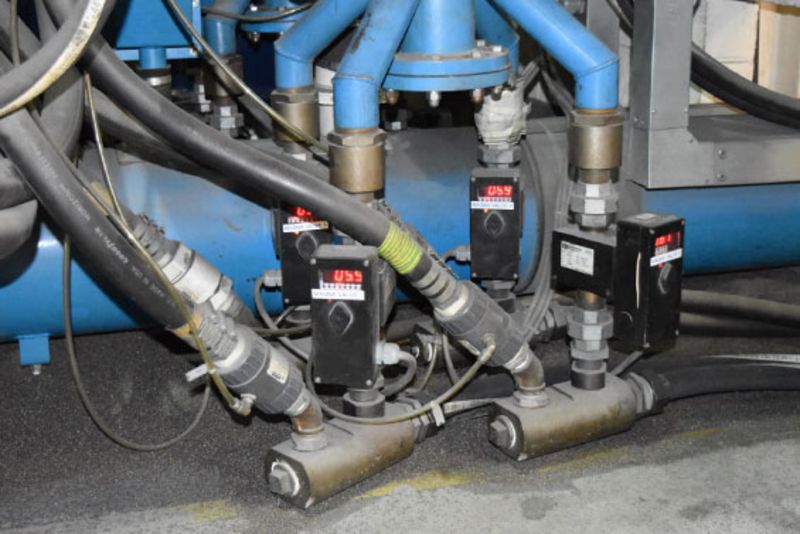

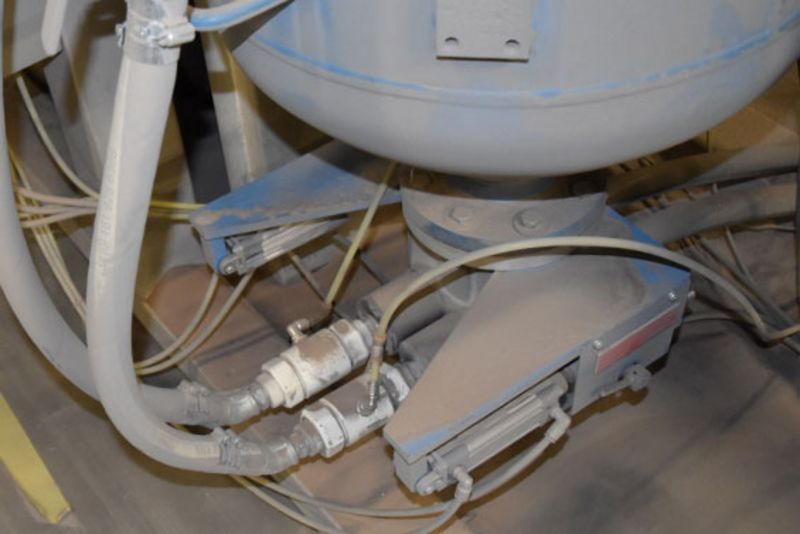

Quetschventile VM020.03X.70.30LA & VM020.03X.70.80 regeln Alukugeln in der Flugzeugkomponentenherstellung

Auslaufmodelle!
Nachfolge-Serien:
Serie VMC (Konfigurator)
Serie VMP (Konfigurator)

Anforderungen:

  • Muss unempfindlich gegenüber dem zu transportierendem Medium (Alukugeln) sein.
  • Muss zuverlässiges Schließverhalten aufweisen.
  • Muss schnelle Öffnungs- & Schließzeiten gewährleisten.

Erreichte Ziele:

  • Die verbauten Quetschventile wurden mit einer Manschette aus Abrieb unanfälligem Naturkautschuk verbaut, die bei dem zu transportierenden Medium eine lange Lebensdauer aufweist.
  • Aufgrund der Konstruktionsweise der Quetschventile von AKO wird beim lippenförmigen Schließen der Manschette immer ein absolut dichtes Schließbild erreicht.
  • Die verbauten Quetschventile schließen und öffnen bei einem Differenzdruck von ca. 2 bar vollständig innerhalb von weniger als einer Sekunde.

      Medium:
      Aluminiumoxid Kugeln

      Prozesstemperatur:
      Umgebungstemperatur

      Öffnungs- & Schließzyklen:
      ca. 70 pro Tag
      (16 Stunden Betrieb)

      Betriebsdruck:
      bis zu 1,0 bar

      Steuerdruck:
      bis zu 3,0 bar

      Normalstellung:
      geschlossen

      Erfahrung mit Quetschventilen:
      Über 10 Jahre

      Ventilkonfiguration:
      Nennweite: DN20
      Serie: VM
      Gehäuse: POM
      Anschlüsse: Innengewinde, Aluminium / PVC
      Manschette: Naturgummi

      Ventilbezeichnung:
      VM020.03X.70.30LA
      VM020.03X.70.80

      Nachfolge-Ventil:
      VMP020.03XK.71 (weiß)
      VMP020.03XK.72 (schwarz)
