Aseptische und hygienische Quetschventile

Die aseptischen Quetschventile Serie VMCE von AKO bestechen durch hygienisches Design.

Hervorragende Reinigbarkeit im eingebauten Zustand, ein flexibles Baukastensystem, sowie die Langlebigkeit der Quetschventil­manschette sind nur einige Vorteile dieses Quetschventiltyps.

In Rohrleitungen eingebaut übernehmen sie entweder eine absolut dichte Auf-Zu-Absperrfunktion oder können mit Hilfe eines elektropneumatischen Proportionalventils zur groben Regelung oder Dosierung eines Produktstroms eingesetzt werden.

Erhältlich sind die pneumatischen Quetschventile Serie VMCE in den Nennweiten DN10 - DN100.

Anschlüsse - Aseptische Ausführung für hygienesichere Prozesse

  • Anschweißende nach DIN EN 10357 Serie A
  • Bundklemmstutzen nach DIN 11864-3 (BKS)
  • Bundklemmstutzen nach DIN 11853-3 (BKS) **
  • Klemmstutzen nach DIN 32676 Reihe A *
  • Bundflansch nach DIN 11853-2 (BF) **
  • Bundflansch nach DIN 11864-2 Form A (BF)
  • Gewindestutzen nach DIN 11864-1 (GS)
  • Gewindestutzen nach DIN 11853-1 (GS) **

* Nur in Verbindung mit Dichtung (siehe Datenblatt)     ** Auf Anfrage

Die erhältlichen Anschlüsse können auch in Quetschventilen der Serie VMC verbaut werden (ohne EHEDG-Zertifizierung).

Welcher Typ oder welche Art Quetschventil ist für Ihre Anwendung am besten geeignet?
Unser Produkt-Finder hilft Ihnen anhand von Prozess- bzw. Anlagenparametern das passende Quetschventil oder eine alternative Ventillösung zu finden.

Zum Produkt-Finder

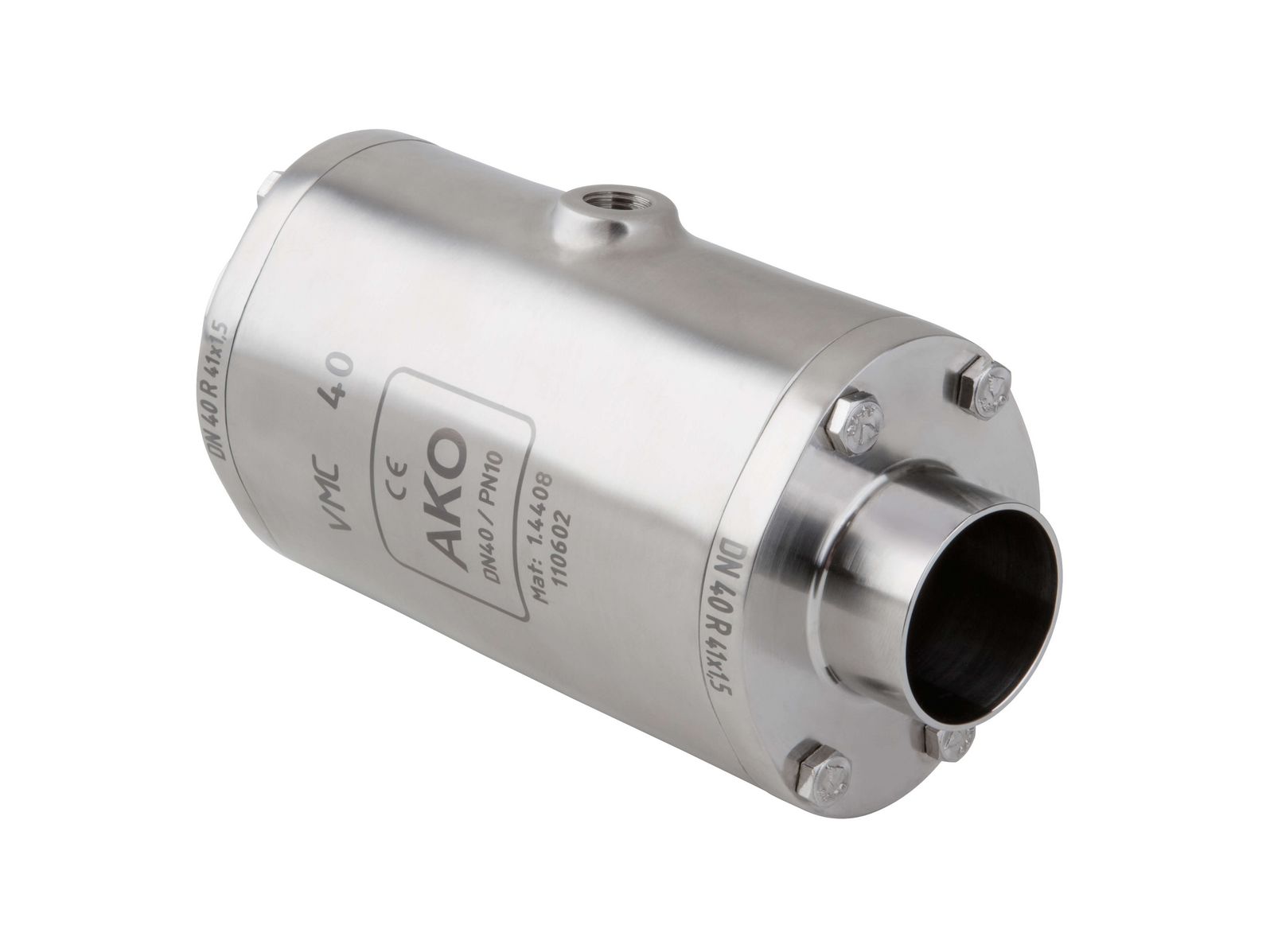

Aseptisches Quetschventil mit Rohranschweißende
Rohranschweißende

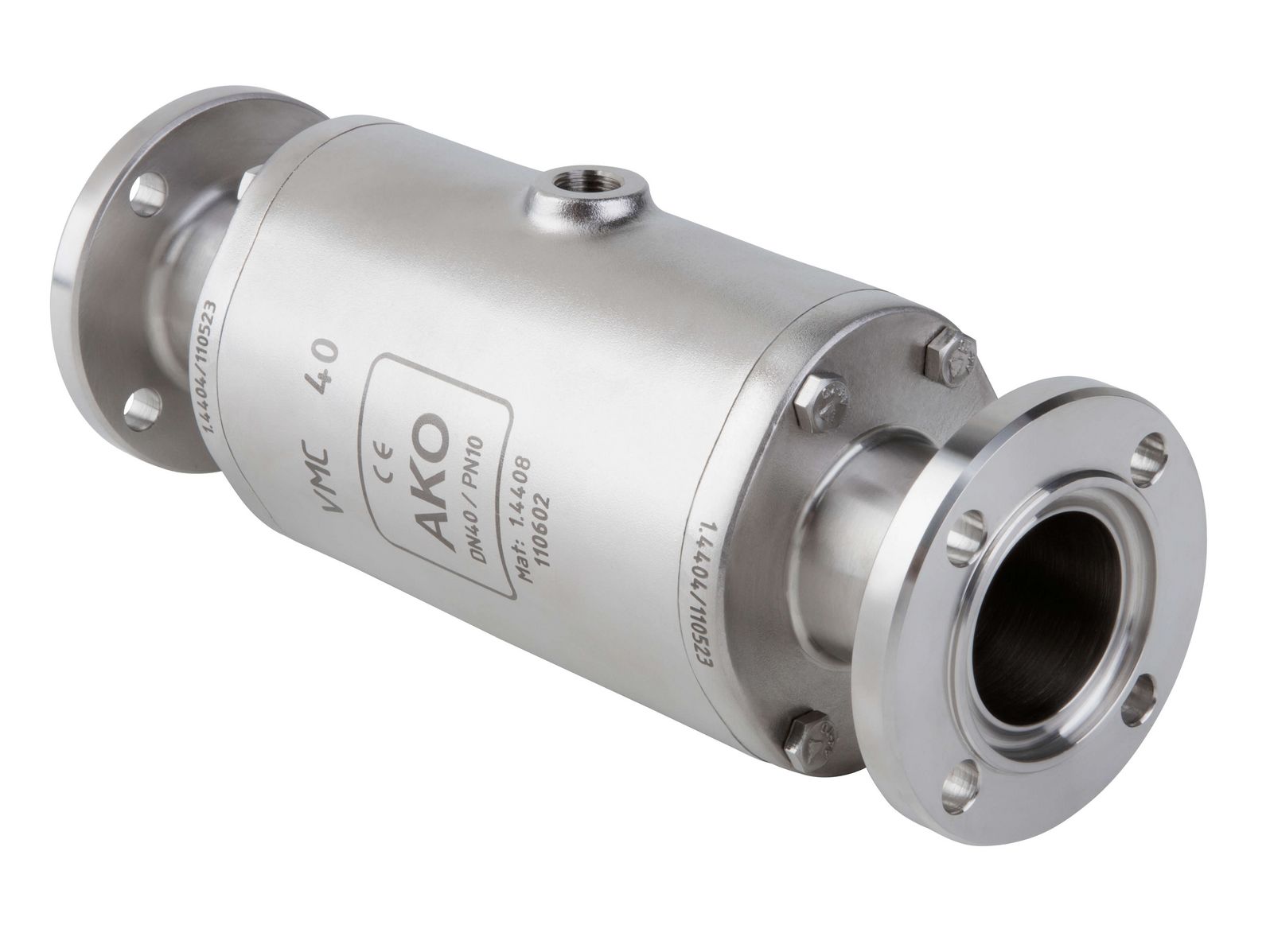

Aseptisches Quetschventil mit Bundflansch
Flanschanschluss

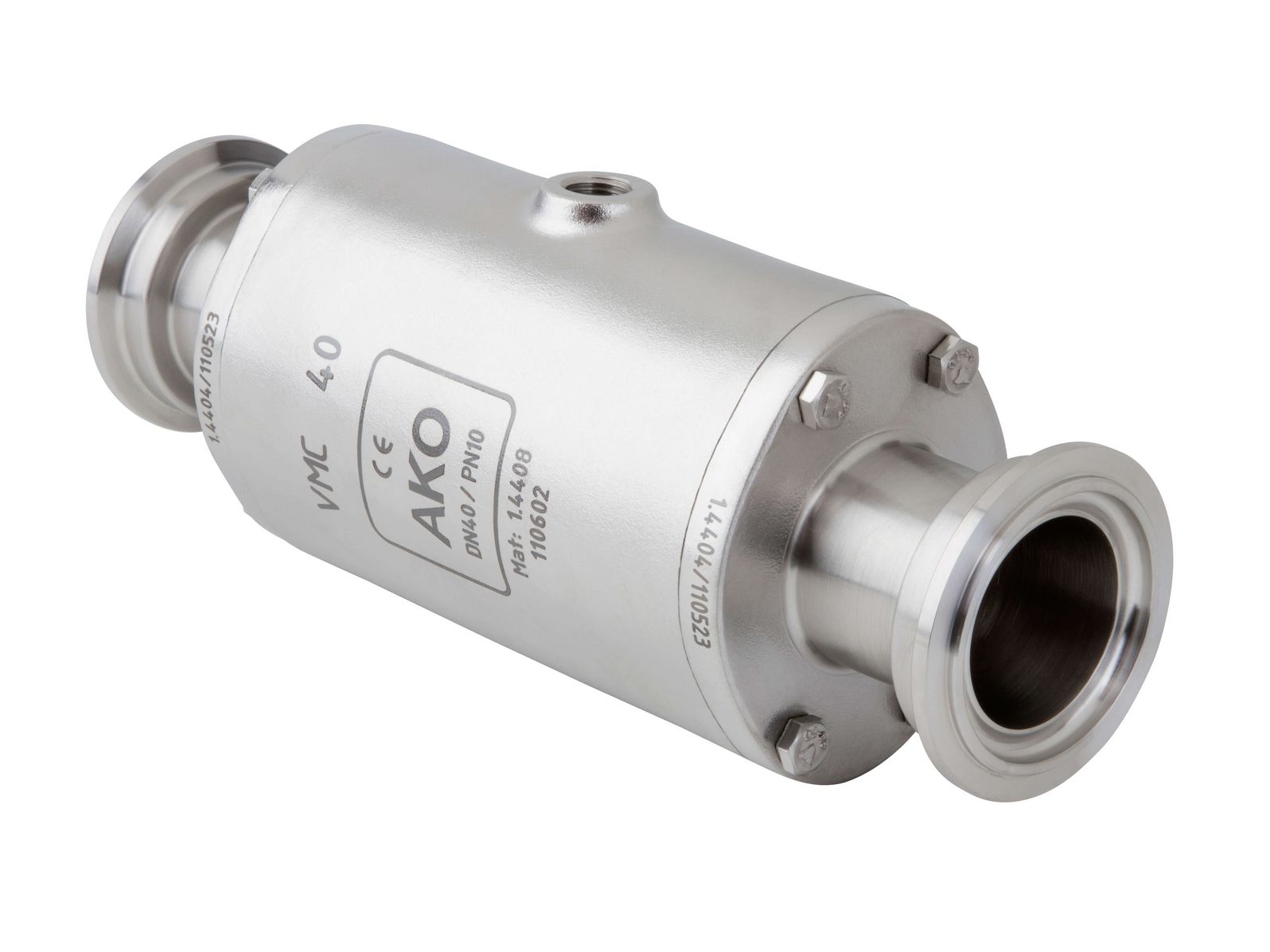

Aseptisches Quetschventil mit Klemmstutzen
Klemmstutzenanschluss
Aseptisches Quetschventil mit Milchrohrgewinde
Gewindestutzenanschluss

EHEDG zertifiziert

Die neuen Quetschventile zeichnen sich durch ein

  • reinigungsfreundliches (CIP-fähig),
  • sterilisierbares (SIP-fähig),
  • und bakteriendichtes Design
gemäß EHEDG-Zertifizierung Typ EL Klasse 1 und Typ EL Aseptik Klasse 1 aus. Des Weiteren sind die VMCE Quetschventile teilweise molchbar (RIP-fähig).

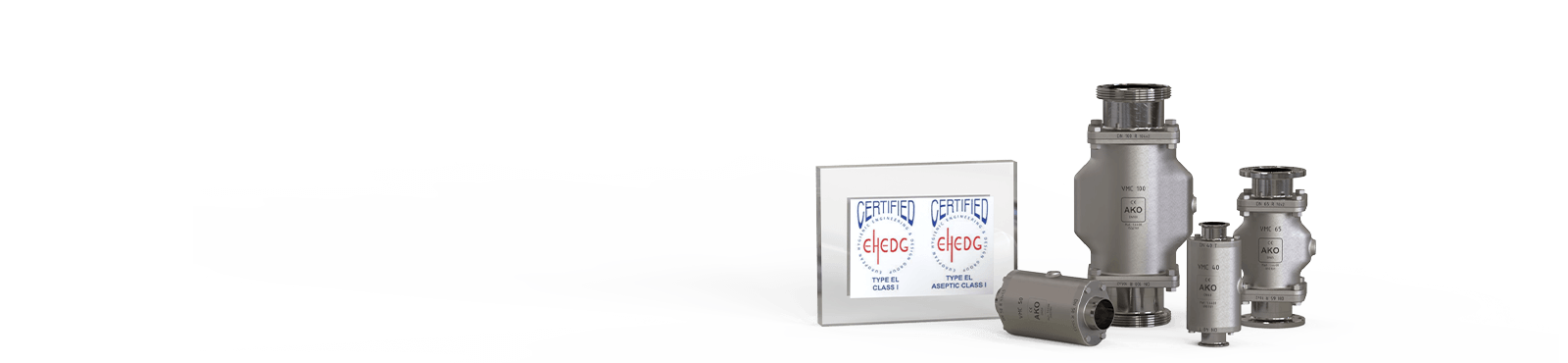

EHEDG zertifizierte VMCE Quetschventile mit EPDM Manschette
EHEDG zertifizierte Quetschventile

Einsatzgebiete aseptische Quetschventile

Die pneumatischen Quetschventile mit aseptischen und hygienischen Rohrleitungsverbindungen eignen sich insbesondere für den Einsatz in der Lebensmittel-, Pharma-, Chemie- und Getränkeindustrie.
Erfahren Sie mehr über die Einsatzgebiete in unserer Branchen- & Anwendungsrubrik und lernen Sie die vielfältigen Einsatzmöglichkeiten anhand von praxisnahen Anwenderberichten kennen.

Materialien

Die Standard Quetschventile aus Edelstahl werden ab Lager in folgenden Materialien angeboten:

  • Gehäuse: Edelstahl 1.4408
  • Flansch/Anschlussdeckel: Edelstahl 1.4404

Höherwertige Edelstähle können auf Anfrage gefertigt/angeboten werden.

Die produktberührte Ventiloberfläche ist standardmäßig auf Ra 0,8 bearbeitet, die nicht produktberührte Gehäuseoberflächen sind standardmäßig elektropoliert und haben eine Oberflächenrauigkeit von ca. Ra 3-4. Auf Anfrage können sowohl die produktberührten Ventiloberflächen als auch die nicht produktberührten äußeren Ventiloberflächen mit der Oberflächenrauheit nach Hygieneklasse H3/HE3, H4/HE4 oder H5/HE5 nachbearbeitet werden.
